Bahnkurve der 3D-Schwingung einer rotierenden Masse

Alle synchronen Varianten der Schwingungsverkopplung zwischen radialer, vertikaler und tangentialer Schwingung (beide Vorzeichen)
KurveA = f(A_T*cos(theta)), Schlauchquerschnitt kippt um die große Radius-Achse in eine mehr liegende Ebene; oberer Umkehrpunkt wandert zurück oder vor
KurveB = f(A_T*sin(theta)), Schlauchquerschnitt bleibt senkrecht stehen, kippt um die innere z-Achse nach vorn oder hinten
KurveC hat A_T=0, dient dem Vergleich ohne die tangentiale Zusatzschwingung

Alle Applet-Parameter als Startwert im Quelltext der HTM-Seite einstellbar, z.B. param name=Radius_gross value="10.0"
                             param name=UmdrehungenMitR value="0.25"

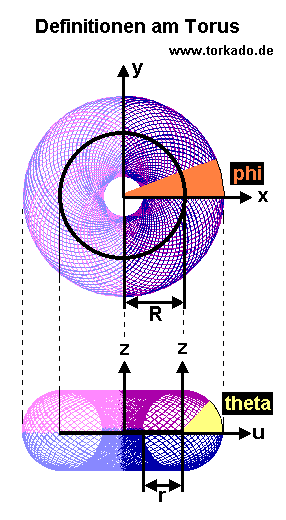

Hinweis: Jeweils am oberen und unteren Umkehrpunkt wechselt die Farbe, die Stelle oben ist farblich markiert. Starttag ist bei (x,y,z)=(R,0,0).



Kurve A:                     (für KurveB an markierter Stelle sintheta)
radiuskleinR = A_R*R;
radiuskleinH = A_Z*R;
radiuskleinT = A_T*R/Schrittzahl/2;
d_theta=(2Pi)/Schrittzahl;
d_phi=d_theta/WinkelSchrittverhaeltnis*Drehgeschwindigkeit;

Schleife:
winkeltheta +=d_theta;
costheta=Math.cos(winkeltheta);
sintheta=Math.sin(winkeltheta);
winkelphi += (d_phi+radiuskleinT*costheta);
paramv=R+radiuskleinR*costheta;
uuu = paramv*Math.cos(winkelphi);
vvv = paramv*Math.sin(winkelphi);
www = radiuskleinH*sintheta+Starthoehe;
